波峰焊接缺陷焊接在印刷電路板上跳過

來源:本站     時間:2020/03/19


未焊接的表面安裝接點被稱為焊接跳線,其中端子沒有任何焊料。 這是由于芯片波高不正確或電路板底部的助焊劑產生氣體引起的。

如圖1所示,抗蝕劑厚度也可能導致問題或使其變得更糟。 對于理想的裝配條件,阻焊劑或掩模應與焊盤表面齊平或在其下面。 如果面罩很厚,它會在焊盤周圍形成一個空腔,在這里形成一個氣泡,助焊劑蒸汽被捕獲。 焊料不能容易地置換蒸氣以形成接縫。

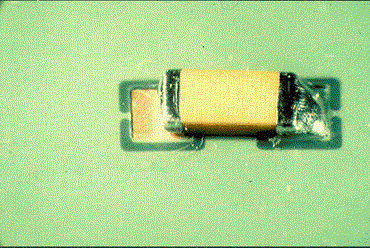

圖1:阻焊層厚度對這種焊錫跳躍有貢獻。


盡管任何表面安裝的焊點都不會被焊料浸濕,但通常被稱為焊料跳過,但有些人稱這些焊點不足,這是誤導。

在評估問題的過程中,檢查焊盤上或組件端子上是否有新的焊料涂層很重要。 通常,導線上存在或不存在新的焊料涂層可能表明問題的根本原因。

跳躍的最常見原因是芯片波高不正確,電路板表面下的助焊劑充氣或抗蝕劑厚度過厚。 這些故障中的每一個都可以很容易地修復,但如果您有大量的電路板,抗蝕劑可能需要更長的時間,但請查看您的PCB規格。

在圖2中,粘合劑已經污染了墊表面。 盡管沒有看到粘合劑沉積物,但是一些粘合劑允許在固化過程中看不見的薄膜從網點區域滲出。 嘗試評估你的粘合劑。

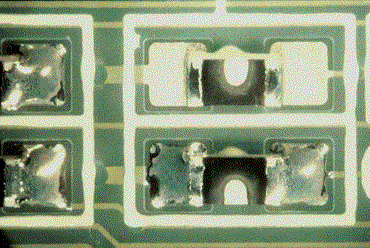

圖2:焊盤表面的粘合劑污染導致這種焊錫跳躍。


深圳市銘華航電SMT貼片加工:圖3中的例子顯然不是焊接的,并且在專業公司中海浪不可能被嚴重調整,他們可以嗎? 更可能的是,電路板沒有正確定位在手指輸送機或托盤中。 托盤可能會扭曲,或者夾子不能保持板子平整。



圖3:電路板可能沒有正確定位在手指傳送帶上或托盤上。
