SMT貼片百科：什么是HDI PCB？
來源：本站 時間：2020/03/14

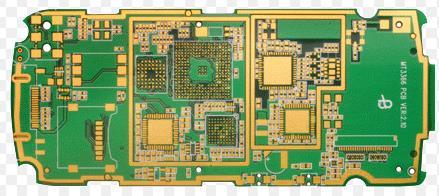

HDI代表高密度互連器。
與傳統電路板相比，單位面積具有更高布線密度的電路板被稱為HDI PCB。 HDI PCB具有更精細的空間和線條，次要過孔和捕獲焊盤以及更高的連接焊盤密度。 它有助于提高電氣性能并減少設備的重量和尺寸。 對于高層數和高成本的層壓板，高密度互連（HDI）PCB線路板是更好的選擇。
HDI PCB具有無數優勢，如高速，小尺寸和高頻率。
它是便攜式計算機，個人電腦和手機的主要組成部分。 目前，HDI PCB廣泛應用于其他終端用戶產品，如MP3播放器和游戲機等。
HDI PCB利用現有的最新技術，通過類似或少量的面積來擴大電路板的功能。 電路板技術的這種發展受到零部件和半導體封裝的輕微缺陷的推動，這些部件和半導體封裝在觸摸屏標簽等創新性新產品中具有卓越的特性。
HDI PCB由高密度特性描述，包括激光微通孔，高性能薄材料和細線。 更高的密度允許每單位面積額外的功能。 這些類型的多面結構為用于移動設備和其他高科技產品的大引腳數芯片提供了所需的布線分辨率。
由于微型焊盤和電路板上電路的精細間距，部件在電路板上的放置需要比保守電路板設計更高的精度。 無引腳芯片需要特殊的焊接方法和組裝和修理過程中的附加步驟。
深圳市銘華航電貼片打樣加工：HDI電路的重量和尺寸較小意味著PCB可以適應小空間，并且質量比保守的PCB設計小。 較小的重量和尺寸甚至表示機械沖擊造成傷害的可能性較小。
