如何調試新的PCB電路板?

來源:本站     時間:

對于電路板的新設計,調試往往會遇到一些困難,特別是當電路板比較大時,元件比較長,往往無法啟動。但是,如果你掌握了一套合理的

調試方法,調試將是成果的兩倍。

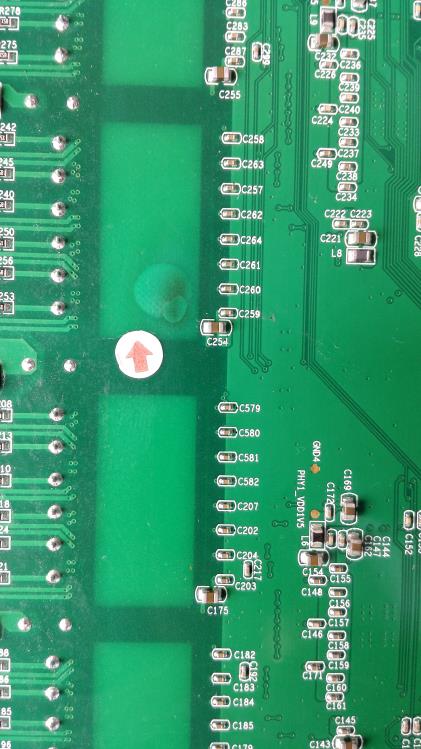

對于我們剛回來的新PCB板,首先要看看板上是否有問題,如是否有明顯的裂縫,是否有短路或開路。如有必要,檢查電源線和地線之間的

電阻是否足夠大。



然后是組件的安裝。獨立的模塊,如果你不確定它們是否正常工作,不是所有的設備都是最好的,而是部分安裝的(對于電路來說可以是一

個比較小的全部安裝),這樣容易確定故障的范圍和問題免費的時候,不知道如何開始。



一般來說,可以先將電源部分安裝好,然后通電,檢測電源,輸出電壓是否正常。如果你不太確定(即使你有很多的信心),建議你添加一

個保險絲,以防萬一)。您可以考慮使用具有限流功能的可調電壓電源。預設電流優于電流保護電流,穩壓電源電壓緩慢升高,監測輸入電

流,輸入電壓和輸出電壓。如果沒有過電流保護等,并且輸出電壓已經達到正常,那么電源部分就OK了。而是斷開電源,查找故障點,然后

重復此過程,直到電源正常。



然后逐漸安裝其他模塊,每個模塊都有良好的安裝,通電測試,當電源符合上述步驟時,避免因設計錯誤和/或安裝錯誤引起的過流和燒毀元

件。



通常有幾種方法來查找錯誤:


1.測量電壓法。

首先要確認每個芯片電源引腳的電壓是否正常,然后檢查參考電壓是否正常,另外每個點的工作電壓是否正常。例如,當一般硅三極管導通時

,BE結電壓約為0.7V,而CE結電壓約為0.3V或更低。如果三極管的BE結電壓大于0.7V(除了特殊的三極管,例如達林頓晶體管等),BE結點

可能會斷開。



2.信號注入法。

將信號源加入到輸入端,然后依次測量每個點的波形,查看是否正常,以便找到故障點。有時候我們會用一個比較簡單的方式,比如拿著鑷子

,輸入要觸摸到各個層面,看是否在音頻和視頻放大電路中使用了輸出響應(但是注意到底部的發熱電路還是高電壓電路,而不是使用這種方

法,否則可能會導致觸電)。如果在第一次罷工之前沒有反應,而且在第一級反應之后,則表明問題在上一級,應該是檢查的重點。



3.當然,還有很多其他的方式來尋找麻煩點,如看,聽,聞,觸等。

“看”是指看到沒有明顯的機械損傷,如破裂,燃燒和變形的元素; “聽”是聽的聲音工作是正常的,如不響的東西在響,聲響不響或聲音不正常

; “氣味”是檢查是否有異味,例如有異味和電解液電容的氣味。



深圳銘華航電smt貼片加工對于有經驗的電子維修人員,他們對這些氣味很敏感; “觸摸”是手動測試設備的溫度,如太熱或太冷。一些功率器

件在升溫時工作。如果感覺涼爽,基本可以判斷為不起作用。但是,如果熱不熱,或熱量太熱,這是不夠的。
